RPG Bomba de engranes de pintura robótica para la gestión del flujo

RPG Bomba de engranes de pintura robótica para la gestión del flujo

La bomba de engranes de pintura robótica «RPG» está dedicada a las aplicaciones robóticas. Combina un rápido cambio de color con el diseño más compacto del mercado, lo que permite tanto una baja pérdida de pintura como un alto caudal de salida.

Bomba de engranes de alta calidad para aplicación de campana robótica

  • Diseño compacto
  • Cambio de color rápido
  • Alta fiabilidad





Descripción del Producto

RPG Bomba de engranes de pintura robótica para la gestión del flujo

  • Diseño compacto
  • Cambio de color rápido
  • Alta fiabilidad



Prestaciones

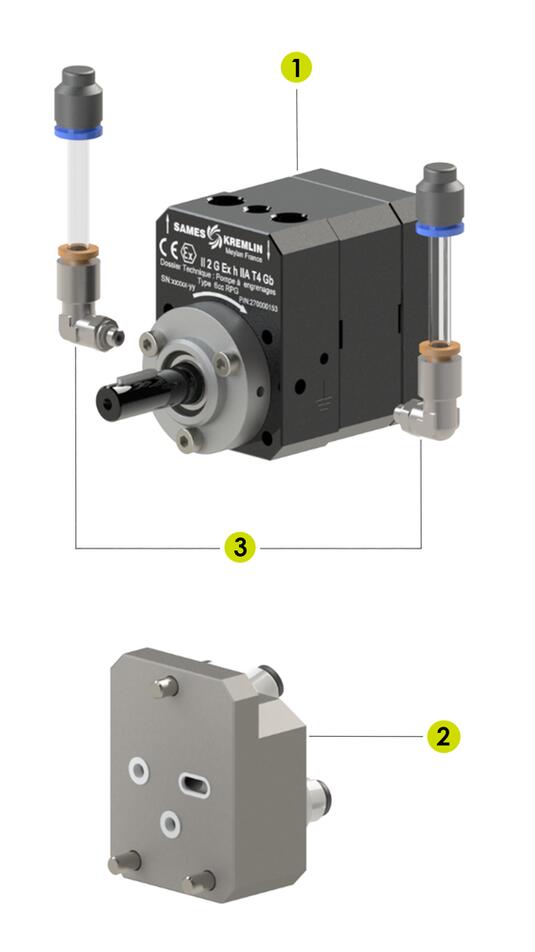

  • 1 La bomba de engranes robótica más compacta del mercado (63 mm de alto x 48 mm de ancho)
  • 2 Cambio de color rápido gracias a su sistema de inyección directa de solvente
  • ♦ Los componentes mecánicos de alta precisión garantizan un flujo preciso y estable
  • ♦ Alto rendimiento de limpieza en la fase de cambio de color

Productividad

  • 2 El proceso de bypass de placas y la limpieza rápida permiten un lavado óptimo de los engranes (dientes y ejes)
  • 3 Sistema de lubricación integrado
  • 3 Sistema de detección de fugas gracias a tuberías transparentes que revelan el color en caso de fuga
  • ♦ Tres capacidades de rango: 4,5 cm3/rev – 6 cm3/rev – 9 cm3/rev

Durabilidad

  • ♦ Revestimiento de acero inoxidable ADLC para una mayor vida útil
  • ♦ Fácil de actualizar desde la generación anterior con kits de actualización específicos
  • ♦ Costes de funcionamiento reducidos – Piezas de desgaste reducidas con ADLC de acero inoxidable
  • ♦ La limpieza lubricada de las piezas giratorias para prolongar su vida útil



La gama de bombas de engrane para pintura robótica «RPG» se utiliza para el suministro de pinturas líquidas, cuando es obligatorio un flujo regular y preciso, ya sea a base solvente o base agua, para todos los aplicadores automáticos SAMES KREMLIN. Esta bomba se presenta en 3 capacidades definidas por el número de centímetros cúbicos de pintura suministrados por revolución: 4.5, 6 & 9 cc / rev

Estos diferentes modelos permiten cubrir una gama de caudales de 8 a 65 l/hora. La elección se realiza en función del caudal objetivo y del rango de velocidad de rotación. Recomendamos trabajar a menos de 120 rpm. La bomba de engranajes garantiza un caudal de pintura proporcional a su velocidad de rotación. En el caso de un sistema de distribución, el regulador de presión del material debe conectarse antes de la bomba, mientras que el caudalímetro se conecta siempre después de la bomba.

La presión de succión facilita el llenado, pero también garantiza el caudal correspondiente a la capacidad y la velocidad de la bomba. Toda la gama RPG es totalmente compatible con el bloque de cambio de color UPside CCV, así como con la innovadora tecnología PaintSave push-out de SAMES KREMLIN. Para permitir una gran flexibilidad, estas bombas también pueden adaptarse perfectamente al acoplamiento del motor del robot. La bomba de engranes de pintura robótica «RPG» es un 15% más ligera que nuestra gama anterior de bombas de engranes. Dispone de nuevos sensores de presión para supervisar el proceso con un diseño compacto que se integra directamente en el brazo de proceso del robot.

  • Diseño compacto: Diseñado para ser el más compacto del mercado integrando un sensor de presión de pintura con una interfaz de sólo ¼» para reducir la pérdida de pintura durante el cambio de color y facilitar la integración en el brazo del robot.
  • Cambio de color rápido: Gracias al revestimiento de ADLC y a la válvula de solvente dedicada a la limpieza de los dientes del engranaje, el cambio de color es más rápido que nunca.
  • Alta fiabilidad: La vida útil de la bomba aumenta gracias a que los principales componentes de funcionamiento son de cerámica.

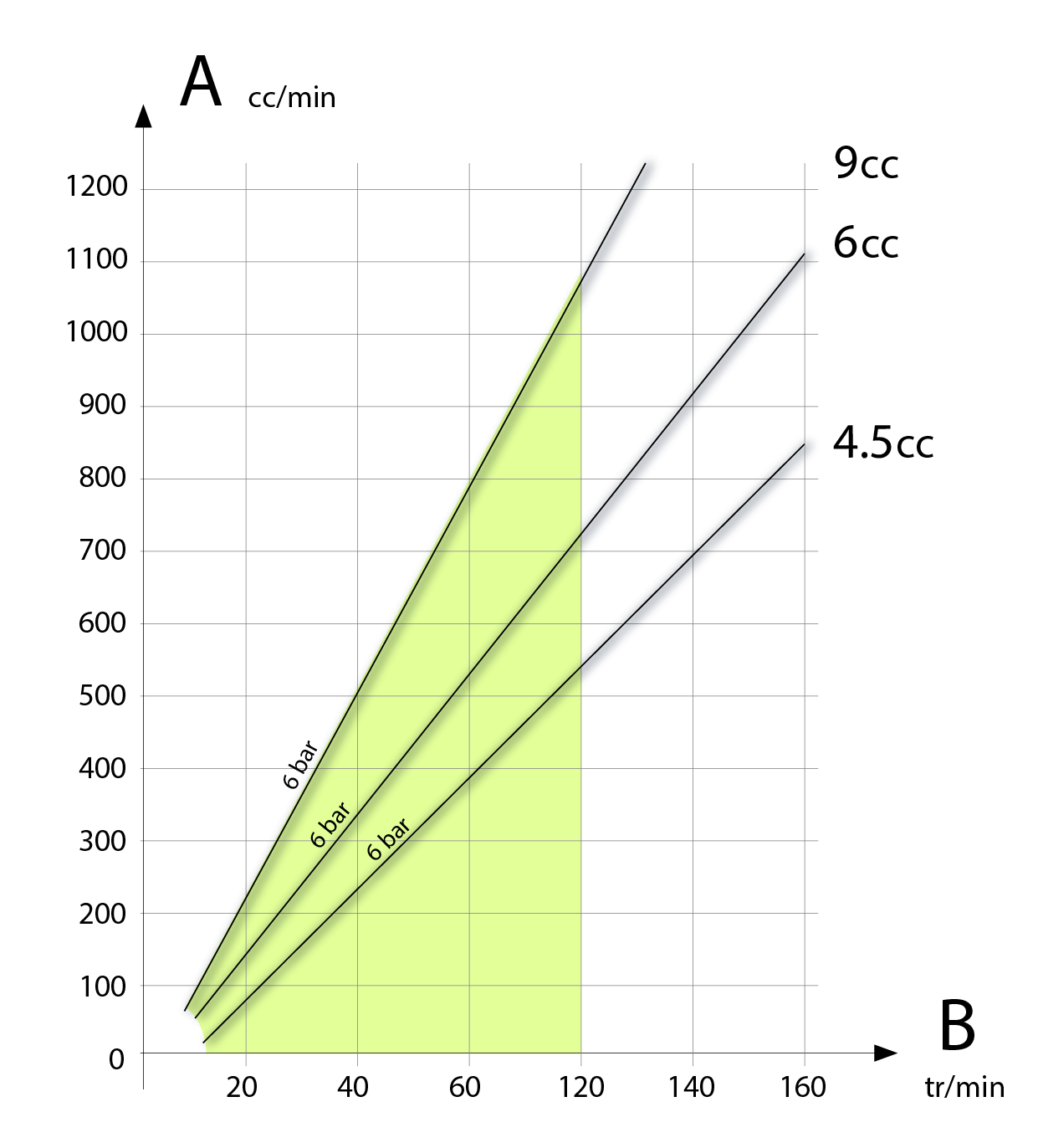

SELECCIÓN DEL TIPO DE BOMBA

A: Flujo de material en cc/min
B: Velocidad de rotación de la bomba en rpm







La curva indica el caudal de la bomba con una contrapresión de 0 a 6 y de 6 a 10 bar. La zona en verde es la zona de trabajo recomendada.

Descripción Valor Unidades
Presión máxima de fluido 15 (220) bar (psi)
Presión del fluido recomendada 3 – 7 (45 – 100) bar (psi)
Salida máxima de fluidos 1080 (0,04) cc/mn (cfm)
Salida mínima 30 (1) cc/min (cc/oz)
Máxima presión de aire 6 (90) bar (psi)
Precisión en condiciones normales ± 2 %
Entrada de aire 2.7×4
ATEX II 2 G Ex h IIA T4 Gb
Nominal maximum speed (rpm) 120 rpm



Tecnología PaintSave. Esta innovadora tecnología de inyección utiliza un dispositivo de lanzadera dentro de la tubería que permite ahorrar grandes cantidades de pintura en cada cambio de color.
Upside Concept Concepto Upside. Upside CCV tiene todos los accesorios y conexiones en la parte superior del bloque de cambio de color.
Engranaje. Se compone de dos engranajes que giran en una carcasa equipada .



Primera capa a base de agua. Poliuretano a base de agua es popular debido a su bajo olor y baja toxicidad. Se limpiará fácil y sin la adición de un ligero color que las versiones a base de aceite pueden generar, y se seca mucho más rápido
