Binks Pistolas Manuales Serie Trophy

COMIENCE CON CONFIANZA. ACABA CON UN TROFEO.

Independientemente del tamaño de trabajo o pieza que esté terminando, sea cual sea el material que esté rociando, las pistolas rociadoras de la serie Binks Trophy brindan la tecnología y la confianza necesarias para la mayoría de los trabajos y revestimientos. Los equipos de la serie Binks Trophy brindan toda la utilidad y versatilidad que necesita para desarrollar su plan de producción y ejecutarlo con total confianza. Cada pistola se puede configurar con la aguja y la boquilla adecuadas para adaptarse al recubrimiento, el tamaño de la pieza y el tipo de superficie a terminar.

Descripción del Producto

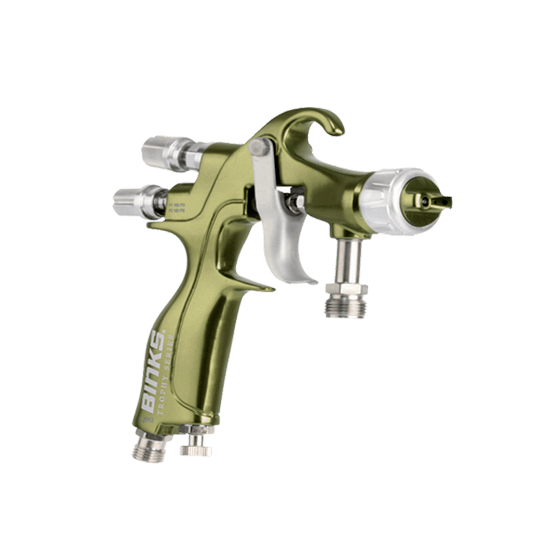

Binks Pistolas Manuales Serie Trophy

Visión general

Versatilidad de aplicación:

  • Tamaños: tamaño completo y retoque
  • Tecnologías de pulverización: HVLP, LVMP (compatible), convencional
  • Boquillas de fluido y configuraciones de agujas: boquillas de acero inoxidable endurecido con punta de toba, carburo de tungsteno, agujas con punta de plástico y agujas de desvanecimiento
  • Disponible en alimentación a presión, alimentación por gravedad y alimentación por sifón

Diseño ergonomico:

  • Ligero
  • Mango curvo para mayor comodidad
  • Perillas de gran tamaño y anillo de cabezal de aire para facilitar los ajustes y el mantenimiento
  • Tirón suave del gatillo para reducir el estrés y la fatiga
  • Empuje suave del gatillo para evitar el retroceso durante la pulverización

Ingeniería robusta:

  • Grandes conductos de fluido de acero inoxidable para compatibilidad con revestimientos industriales
  • Insertos y sellos de latón de larga duración
  • Boquillas de fluido de acero inoxidable endurecido
  • Grandes conductos de aire
  • El cuerpo de la pistola de aluminio forjado anodizado proporciona durabilidad



MANUAL DE ALIMENTACIÓN POR SIFÓN Y PRESIÓN DE LA SERIE TROPHY DE BINKS

MANUAL DE ALIMENTACIÓN POR GRAVEDAD DE LA SERIE BINKS TROPHY

MANUAL DEL KIT DE SERVICIO DE LA VÁLVULA DE AIRE BINKS (77-3029)

MANUAL DE PISTOLA DE ALIMENTACIÓN POR SIFÓN Y PRESIÓN DE RETOQUE BINKS TROPHY SERIES (77-3042)

BINKS MODELO 98-3156 TROPHY TANK OUTFIT MANUAL DE SERVICIO

BINKS MODELO 98-3157 TROPHY TANK OUTFIT MANUAL DE SERVICIO

BINKS MODELO 98-3158 TROPHY TANK OUTFIT MANUAL DE SERVICIO

BINKS NEEDLE FLUID PACKAGING SERVICE KIT MANUAL DE SERVICIO (77-3085)

EXTENSIONES DE PISTOLA DE PULVERIZACIÓN BINKS SEVIE MANUAL (77-3125)



Metal

Madera

Plástico

Cerámica

Otros Sustratos

  • AERONAVES Y AEROESPACIAL
  • CERÁMICO
  • DEFENSA Y MILITAR
  • ELECTRODOMÉSTICOS Y ELECTRÓNICA
  • TAMBORES Y CONTENEDORES
  • INDUSTRIA GENERAL
  • OCIO, CARAVANAS Y AUTOCARAVANAS
  • FERROCARRIL, CAMIÓN Y AUTOBÚS
  • MADERA
  • ALIMENTACIÓN POR SIFÓN Y PRESIÓN DE LA SERIE “TROFEO” DE BINKS (77-3026) Repuestos
    No. de parte Descripción
    54-6120 CONJUNTO DE ANILLO DE RETENCIÓN DE LA TAPA DE AIRE
    JGA-156-K10 CLIP DE RESORTE (KIT DE 10)
    54-6102-K3 DEFENSOR / SEPARADOR (KIT DE 3)
    54-6122 CONJUNTO DE VÁLVULA DE PUERTO LATERAL
    54-6131-K KIT DE SERVICIO DE LA VÁLVULA DE AIRE
    54-6109 EJE DE LA VÁLVULA DE AIRE
    SN-66 ALOJAMIENTO
    47-6825 AGUJA – ACERO INOXIDABLE (ESTÁNDAR) MARCADO: I
    47-6830 AGUJA – MARCADO DE CARBURO DE TUNGSTENO: II
    47-6826 AGUJA – MARCADO DE LA PUNTA DE PLÁSTICO: III
    54-6133-K3 CONJUNTO DE RESORTE / ALMOHADILLA (ESTÁNDAR) (KIT DE 3)
    54-6134-K KIT DE MONTAJE DE RESORTE / ALMOHADILLA – USO PESADO (OPCIONAL)
    54-6111 PERILLA – AJUSTE DE AGUJA
    54-6130-K KIT DE EMPAQUE DE AGUJAS (ESTÁNDAR)
    54-6129-K KIT DE EMPAQUE DE AGUJAS (VITREOUS)
    54-4360 DESENCADENAR
    54-6132-K KIT DE TUERCA DE TORNILLO DE GATILLO
    54-3513 TAPA DEL HUSILLO
    SN-11 ENCHUFE
    54-6112 ACCESORIO – ENTRADA DE AIRE

    Acero inoxidable

    Agujas y boquillas para emplumar – Opcional

    AGUJA PARA PLUMAR PARTE NO.

    MARCADO EN LA AGUJA BOQUILLA A JUEGO N / P (TAMAÑO DEL ORIFICIO)

    47-6833

    yo

    IIII

    45-11050-12

    1,2 MM (0,047 “)

    47-6834

    II

    IIII

    45-11050-14

    1,4 MM (0,055 “)

    47-6835

    III

    IIII

    45-11050-18

    1,8 MM (0,071 “)

    Acero inoxidable (endurecido)

    Boquillas de fluido – STD.

    TAMAÑO DEL ORIFICIO DE LA BOQUILLA DE LÍQUIDO INOXIDABLE NÚMERO DE PIEZA DE LA BOQUILLA DE COMBUSTIBLE

    .020 “

    .50 mm

    45-11050-50

    0,035 “

    .85 mm

    45-11050-85

    0,039 “

    1,0 mm

    45-11050-10

    0,047 “

    1,2 milímetros

    45-11050-12

    0,055 “

    1,4 milímetros

    45-11050-14

    0,063 “

    1,6 milímetros

    45-11050-16

    0,071 “

    1,8 mm

    45-11050-18

    .079 “

    2,0 mm

    45-11060-20

    0,087 “

    2,2 milímetros

    45-11060-22

    .102 “

    2,6 milímetros

    45-11060-26

    Kits de cabezal de aire de prueba: opcional

    CONVENCIONAL
    54-6140-K KIT 11-C
    54-6141-K KIT 12-C
    54-6142-K KIT 14-C
    LVMP
    54-6146-K KIT 22 L
    54-6147-K KIT 23 L
    54-6149-K KIT 25 L
    HVLP
    54-6151-K KIT 31-H – HVLP
    54-6152-K KIT 32-H – HVLP
    54-6153-K KIT 33-H – HVLP
    54-6154-K KIT 39-H – HVLP

    Boquillas y agujas de carburo de tungsteno

    TAMAÑO DE BOQUILLA

    TC BOQUILLA PN

    TC AGUJA PN

    1,4 MM (0,055 “)

    45-11080-14

    47-6830

    1,8 MM (0,071 “)

    45-11080-18

    47-6830

    2,2 MM (0,086 “)

    45-11080-22

    47-6830

    2,6 MM (0,102 “)

    45-11080-26

    47-6830

    INSTALACIONES DE PISTOLAS CONVENCIONALES

    TIPO DE LÍQUIDO A PULVERIZAR

    NÚMERO DE PIEZA DEL CONJUNTO DE PISTOLA COMPLETO

    BOQUILLA DE FLUIDO Y TAPA DE AIRE

    DELGADO

    5-25 CENTIPOISE

    15-19 seg. Zahn 2 tazas

    imprimaciones de lavado, tintes, tintes, solventes, agua, tintas, selladores, lacas, lubricantes, cromatos de zinc, acrílicos

    2465-10CN-11S0

    1,0 mm (0,039 “) X 11C

    2465-12CN-11S0

    1,2 mm (0,047 “) X 11C

    2465-14CN-11S0

    1,4 mm (0,055 “) X 11C

    2465-16CN-11S0

    1,6 mm (0,063 “) X 11C

    2465-16CN-12S0

    1,6 mm (0,063 “) X 12C

    2465-16CN-12SS

    1,6 mm (0,063 “) X 12C 

    2465-18CN-12SS

    1.8 mm (.070 “) X 12C 



    MEDIO

    25-70 CENTIPOISE

    20-30 seg. Zahn 2 tazas

    esmaltes sintéticos, barnices, lacas, cargas, imprimaciones, epoxis, uretanos, lubricantes,

    emulsiones de cera, esmaltes

    2465-12CN-11S0

    1,2 mm (0,047 “) X 11C

    2465-14CN-11S0

    1,4 mm (0,055 “) X 11C

    2465-16CN-11S0

    1,6 mm (0,063 “) X 11C

    2465-16CN-12S0

    1,6 mm (0,063 “) X 12C

    2465-18CN-11S0

    1,8 mm (0,070 “) X 11C

    2465-18CN-12S0

    1,8 mm (0,070 “) X 12C

    2465-16CN-12SS

    1,6 mm (0,063 “) X 12C 

    2465-18CN-12SS

    1.8 mm (.070 “) X 12C 

    2465-20CN-14S0

    2,0 mm (0,079 “) X 14C

    2465-22CN-14S0

    2,2 mm (0,087 “) X 14C



    PESADO

    70-160 CENTIPOISE

    31-66 seg. Zahn 2 tazas

    2465-16CN-11S0

    1,6 mm (0,063 “) X 11C

    2465-16CN-12S0

    1,6 mm (0,063 “) X 12C

    2465-18CN-11S0

    1,8 mm (0,070 “) X 11C

    2465-20CN-14S0

    2,0 mm (0,079 “) X 14C

    2465-22CN-14S0

    2,2 mm (0,087 “) X 14C

    ADHESIVOS

    colas de vinilo a base de agua, neoprenos a base de solventes, cementos de contacto

    2465-18CN-12SS

    1.8 mm (.070 “) X 12C 

    2465-20CN-14S0

    2,0 mm (0,079 “) X 14C

    2465-22CN-14S0

    2,2 mm (0,087 “) X 14C

    DESMOLDEO

    2465-12CN-11S0

    1,2 mm (0,047 “) X 11C

    CERÁMICA

    materiales abrasivos, esmaltes, engobes, esmalte de porcelana

    2465-14CN-14V0

    1,4 mm (0,055 “) X 14C n

    2465-18CN-14V0

    1,8 mm (0,070 “) X 14C n

    2465-22CN-14V0

    2,2 mm (0,087 “) X 14C n

    2465-26CN-14V0

    2,6 mm (0,102 “) X 14C n



    RECUBRIMIENTOS ANTIADHERENTES

    2465-10CN-11S0

    1,0 mm (0,039 “) X 11C

    2465-12CN-11S0

    1,2 mm (0,047 “) X 11C

    2465-18CN-12SS

    1.8 mm (.070 “) X 12C 



    MARTILLOS

    2465-14CN-11S0

    1,4 mm (0,055 “) X 11C

    2465-16CN-11S0

    1,6 mm (0,063 “) X 11C

    2465-16CN-12S0

    1,6 mm (0,063 “) X 12C

    ESMALTES ARRUGAS

    2465-14CN-11S0

    1,4 mm (0,055 “) X 11C

    2465-16CN-11S0

    1,6 mm (0,063 “) X 11C

    REVESTIMIENTOS RICOS EN ZINC

    2465-22CN-14V0

    2,2 mm (0,087 “) X 14C n

     Configuración de sifón: incluye copa Binks 81-800

    n Configuraciones de agujas y boquillas de carburo de tungsteno

    • Configuraciones de punta de aguja de plástico



    INSTALACIONES DE PISTOLA LVMP

    TIPO DE LÍQUIDO A PULVERIZAR

    NÚMERO DE PIEZA DEL CONJUNTO DE PISTOLA COMPLETO

    BOQUILLA DE FLUIDO Y TAPA DE AIRE





    DELGADO

    5-25 CENTIPOISE

    15-19 seg. Zahn 2 tazas

    2465‑85LV ‑ 22S0

    0,85 mm (0,034 “) X 22L

    2465-10LV-22S0

    1,0 mm (0,039 “) X 22L

    2465-12LV-23S0

    1,2 mm (0,047 “) X 23L

    2465-14LV-23S0

    1,4 mm (0,055 “) X 23L

    2465-16LV-23S0

    1,6 mm (0,063 “) X 23L

    2465-18LV-23SS

    1.8 mm (.070 “) X 23L 

    2465‑85LV ‑ 25S0

    0,85 mm (0,034 “) x 25 l

    2465-10LV-25S0

    1,0 mm (0,039 “) x 25 l

    2465-12LV-25S0

    1,2 mm (0,047 “) x 25 l



    MEDIO

    25-70 CENTIPOISE

    20-30 seg. Zahn 2 tazas

    2465-12LV-23S0

    1,2 mm (0,047 “) X 23L

    2465-14LV-23S0

    1,4 mm (0,055 “) X 23L

    2465-16LV-23S0

    1,6 mm (0,063 “) X 23L

    2465-14LV-24S0

    1,4 mm (0,055 “) X 23L

    2465-18LV-23SS

    1.8 mm (.070 “) X 23L 

    2465-12LV-25S0

    1,2 mm (0,047 “) x 25 l

    2465-14LV-25S0

    1,4 mm (0,055 “) x 25 l

    2465-18LV-25S0

    1.8 mm (.070 “) X 25L

    INSTALACIONES DE PISTOLA HVLP

    TIPO DE LÍQUIDO A PULVERIZAR

    NÚMERO DE PIEZA DEL CONJUNTO DE PISTOLA COMPLETO

    BOQUILLA DE FLUIDO Y TAPA DE AIRE



    DELGADO

    5-25 CENTIPOISE

    15-19 seg. Zahn 2 tazas

    imprimaciones de lavado, tintes, tintes, solventes, agua, tintas, selladores, lacas, lubricantes, cromatos de zinc, acrílicos

    2465‑85HV ‑ 32S0

    0,85 mm (0,034 “) X 32 H

    2465‑85HV ‑ 33S0

    0,85 mm (0,034 “) X 33 H

    2465‑85HV ‑ 31P0

    0,85 mm (0,034 “) X 31 H ●

    2465-10HV-32S0

    1.0 mm (.039 “) X 32 H

    2465-10HV-33S0

    1,0 mm (0,039 “) X 33 H

    2465-10HV-31P0

    1,0 mm (0,039 “) X 31 H ●

    2465-12HV-32S0

    1,2 mm (0,047 “) X 32 H

    2465-12HV-31P0

    1,2 mm (0,047 “) X 31 H ●

    2465-18HV-32SS

    1.8 mm (.070 “) X 32 H 

    2465‑85HV ‑ 39S0

    0,85 mm (0,034 “) X 39 H

    2465-10HV-39S0

    1,0 mm (0,039 “) x 39 de altura

    2465-12HV-39S0

    1,2 mm (0,047 “) x 39 de altura

    MEDIO

    25-70 CENTIPOISE

    20-30 seg. Zahn 2 tazas

    esmaltes sintéticos, barnices, lacas, cargas, imprimaciones, epoxis, uretanos, lubricantes,

    emulsiones de cera, esmaltes

    2465-12HV-32S0

    1,2 mm (0,047 “) X 32 H

    2465-12HV-31P0

    1,2 mm (0,047 “) X 31 H

    2465-14HV-32S0

    1,4 mm (0,055 “) X 32 H

    2465-14HV-32SS

    1,4 mm (0,055 “) X 32 H

    2465-14HV-31P0

    1,4 mm (0,055 “) X 31 H ●

    2465-16HV-32S0

    1,6 mm (0,063 “) X 32 H

    2465-18HV-32S0

    1.8 mm (.070 “) X 32 H

    2465-18HV-32SS

    1.8 mm (.070 “) X 32 H 

    2465-12HV-39S0

    1,2 mm (0,047 “) x 39 de altura

    2465-14HV-39S0

    1,4 mm (0,055 “) x 39 de altura

    PESADO

    70-160 CENTIPOISE

    31-66 seg. Zahn 2 tazas

    2465-14HV-32S0

    1,4 mm (0,055 “) X 32 H

    2465-14HV-31P0

    1,4 mm (0,055 “) X 31 H ●

    2465-16HV-32S0

    1,6 mm (0,063 “) X 32 H

    2465-18HV-32S0

    1.8 mm (.070 “) X 32 H

    TIPO DE LÍQUIDO A PULVERIZAR

    NÚMERO DE PIEZA DEL CONJUNTO DE PISTOLA COMPLETO

    BOQUILLA DE FLUIDO Y TAPA DE AIRE

    DELGADO

    5-25 CENTIPOISE

    15-19 seg. Zahn 2 tazas



    2465-12CN-16S0



    1,2 mm (0,047 “) x 16

    MEDIO

    25-70 CENTIPOISE

    20-30 seg. Zahn 2 tazas



    2465-12CN-16S0



    1,2 mm (0,047 “) x 16



    TABLA 10: TABLA DE SELECCIÓN DE TAPA DE AIRE CONVENCIONAL Y BOQUILLA DE FLUIDO


    Cabezal de aire

    Cabezal de aire Pieza No. Rango de patrón de pulverización

    CFM

    @ 30 PSI

    CFM

    @ 50 PSI

    CFM

    @ 70 PSI



    Boquilla de fluido

    Sifón o presión



    Recubrimientos típicos

    11-C

    46-6500

    8 – 12 “

    9,8

    14,2

    18,7

    Serie 45-11050,

    1,0 mm – 1,8 mm

    PAGS Tintes, Imprimaciones, Lacas, Esmaltes, Acrílicos, Látex Reducido, Desmoldeante

    12-C

    46-6501

    4 – 12 “

    8.3

    12,1

    14,2

    Serie 45-11050,

    1,0 mm – 1,8 mm

    P, S Lacas, esmaltes, capas superiores, adhesivos de baja viscosidad


    14-C



    46-6503



    8 – 14 “



    17.0



    24,4



    31,2

    45-11060 series,

    2,0 mm – 2,6 mm o

    45-11080 Serie de carburo de tungsteno (VT), 1,4 mm – 2,6 mm



    PAGS



    Rico en zinc, adhesivos, esmaltes, engobios, cerámica, esmaltes de porcelana





    LVMP – TABLA DE SELECCIÓN DE TAPA DE AIRE DE MEDIA PRESIÓN DE BAJO VOLUMEN Y BOQUILLA DE FLUIDO


    Cabezal de aire

    Cabezal de aire Pieza No. Rango de patrón de pulverización CFM @ 30 PSI Entrada de pistola (dinámica)



    Boquilla de fluido

    Sifón o presión



    Recubrimientos típicos

    22-L

    46-6510

    4 – 12 “

    11,2

    Serie 45-11050,

    0,5 mm – 1,6 mm

    P, S

    Tintes, Imprimaciones, Lacas, Esmaltes, Acrílicos, Látex Reducido

    23-L

    46-6511

    4 – 12 “

    10,6

    Serie 45-11050,

    1,0 mm – 1,8 mm

    P, S

    Lacas, esmaltes, capas superiores, adhesivos de baja viscosidad

    24 L

    46-6512

    2 – 6 “

    14.3

    Serie 45-11050,

    0,5 mm – 1,8 mm

    P, S

    Aplicaciones de pequeños patrones de tintes, lacas, esmaltes, acrílicos


    25-L



    46-6513



    4-15 “



    14,7

    Serie 45-11050,

    .85 mm – 1.8 mm



    PAGS

    Tintes, tintes, toners, esmaltes, lacas, imprimaciones, uretanos, revestimientos solventes, revestimientos a base de agua





    HVLP – TABLA DE SELECCIÓN DE TAPA DE AIRE DE BAJA PRESIÓN DE ALTO VOLUMEN Y BOQUILLA DE FLUIDO


    Cabezal de aire



    Cabezal de aire Pieza No.



    Rango de patrón de pulverización

    SCFM @ 10 PSI Cap

    Presión (dinámica)

    Entrada de pistola PSI a 10 PSI

    en Air Cap (dinámico)



    Boquilla de fluido



    Sifón o presión



    Recubrimientos típicos

    31-H

    46-6517

    8 – 12 “

    10,5

    17

    Serie 45-11050,

    .85 mm – 1.8 mm

    P, S

    Tintes, esmaltes de baja viscosidad

    32-H

    46-6518

    8 – 18 “

    15,5

    24

    Serie 45-11050,

    .85 mm – 1.8 mm

    P, S

    Lacas, esmaltes, multicolores, multicolores, revestimientos antiadherentes, látex cortado

    33-H

    46-6519

    8 – 12 “

    11,0

    dieciséis

    Serie 45-11050,

    .85 mm – 1.6 mm

    PAGS

    Tintes, lacas, esmaltes, multicolores, multicolores, revestimientos antiadherentes


    39-H



    46-6525



    4 – 12 “



    10.0



    14

    Serie 45-11050,

    .85 mm – 1.6 mm



    PAGS

    Tintes, tintes, toners, esmaltes, lacas, imprimaciones, uretanos, revestimientos solventes, revestimientos a base de agua





    TABLA DE SELECCIÓN DE TAPA DE AIRE DE PULVERIZACIÓN REDONDA Y BOQUILLA DE FLUIDO


    Cabezal de aire

    Cabezal de aire Pieza No. Rango de patrón de pulverización

    CFM

    @ 30 PSI

    CFM

    @ 50 PSI

    CFM

    @ 70 PSI



    Boquilla de fluido

    Sifón o presión

    Recubrimientos típicos

    dieciséis

    46-6505 2 – 4 “ 5.6 7.8 10,5

    Serie 45-11050,

    1,0 mm – 1,8 mm

    P, S

    Lacas, Esmaltes



    BINKS TROPHY SERIES TOUCHUP GRAVITY GUN (77-3043) Repuestos
    No. de parte Descripción
    54-6211 CONJUNTO DE ANILLO DE RETENCIÓN DE LA TAPA DE AIRE
    54-6215-K5 DEFENSOR / SEPARADOR (KIT DE 5)
    54-6216 CONJUNTO DE VÁLVULA DE PUERTO LATERAL
    54-6131-K KIT DE SERVICIO DE LA VÁLVULA DE AIRE
    54-6220 EJE DE LA VÁLVULA DE AIRE
    SN-66 ALOJAMIENTO
    47-6851 AGUJA – ACERO INOXIDABLE (EST.)
    47-6852 AGUJA – PUNTA DE PLÁSTICO
    54-6223-K MONTAJE DE RESORTE / ALMOHADILLA
    54-6111 PERILLA – AJUSTE DE AGUJA
    54-6130-K KIT DE EMPAQUE DE AGUJAS
    54-6218 DESENCADENAR
    54-6228-K KIT DE TUERCA DE TORNILLO DE GATILLO
    54-3513 TAPA DEL HUSILLO
    JJ-42 CONJUNTO DE VÁLVULA DE AJUSTE DE AIRE
    JJ-30 ACCESORIO – ENTRADA DE AIRE
    54-4458 4 ONZAS. CONJUNTO DE COPA DE GRAVEDAD
    54-4459 MONTAJE DE TAPA

    Opciones de cabezal de aire

    DESIGNACION

    TECNOLOGÍA DE ATOMIZACIÓN

    NÚMERO DE PARTE

    A1

    Spray redondo

    46-10020

    B1

    LVMP

    46-10010

    C1

    HVLP

    46-10000

    OPCIONES DE TAPA DE AIRE

    DESIGNACION

    TECNOLOGÍA DE ATOMIZACIÓN

    NÚMERO DE PARTE

    A1

    Spray redondo

    Menú
