Aplicadores de pulverización sin aire asistidos por aire Ransburg Vector AA90

Sistemas electrostáticos con cable

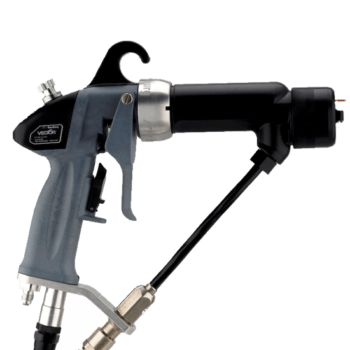

La pistola rociadora Vector AA90 es una pistola resistente pero liviana diseñada pensando en el pintor.

Aplicadores de pulverización sin aire asistidos por aire Ransburg Vector AA90

Descripción del Producto

Aplicadores de pulverización sin aire asistidos por aire Ransburg Vector AA90

Visión general

TIRÓN DEL GATILLO

se ha reducido en un 50% y la válvula de aire de dos etapas elimina la transición de aire a fluido.

CAÑONES DE CASCADA DE VECTOR

incorporan un control de punto de ajuste triple que pone un control de voltaje y una flexibilidad incomparables al alcance de la mano del usuario. Un solo interruptor enciende y apaga el voltaje y puede moverse entre tres niveles de voltaje preseleccionados.

CONTROLES ELECTRÓNICOS MEJORADOS

La unidad de control de Vector ofrece control basado en microprocesador para la recopilación de datos.

TODO COMIENZA AL FRENTE

Las pistolas Vector cuentan con tapas de aire certificadas y probadas previamente diseñadas para brindar consistencia. El resultado es un acabado mejorado con menos rechazos.

¡REDUCIMOS EL PESO UN 24% CON RESPECTO A OTRAS PISTOLAS ELECTROSTÁTICAS!

Esto mejora la comodidad del operador y reduce la fatiga, lo que se suma a una mayor productividad y satisfacción en el trabajo.

La pistola rociadora Vector AA90 es una pistola resistente pero liviana diseñada pensando en el pintor. La pistola combina una tecnología airless asistida por aire superior con potentes funciones electrostáticas, todo en una pistola. La integración da como resultado una pistola de pulverización cómoda y liviana con excelentes características de patrón de pulverización, una capacidad de ajuste de patrón inigualable y una eficiencia de transferencia extraordinaria.

La pistola está disponible con tecnología Cascade o Classic para satisfacer las demandas de producción más exigentes.

Aplicadores de pulverización sin aire asistidos por aire Ransburg Vector AA90

CAÑONES AA90 CON CABLE VECTORIAL DE RANSBURG (MANUAL DE SERVICIO AH-07-01)

RANSBURG TRANSTECH ATOM. CONV. (VECTOR) (SERV. INS. SI-06-06.2)

INSTALACIÓN DE RANSBURG. REEMPLAZAR. JUNTA EN GANCHO (SERV. INS. SI-06-05.1)

CONV. DE BOQUILLA DE FLUIDO Y CABEZAL DE AIRE RANSBURG VECTOR AA90 (SERV. INS. SI-09-02.1)

LISTA DE VERIFICACIÓN DE PULVERIZADORES ELECTROSTÁTICOS RANSBURG (SERV. MAN. IL-330)

Metal

Madera

Plástico

Cerámica

Otros Sustratos

  • INDUSTRIA GENERAL
  • APLICADORES VECTOR AA90

    VECTOR AA90 CASCADE – LISTA DE PIEZAS

    Articulo #

    Parte #

    Descripción

    Cant.

    1

    79568-00 Anillo, retención, asistencia de aire

    1

    2

    19603-8F Tornillo de fijación, punta de copa

    2

    3

    79460-04 Montaje, enchufe, bajo voltaje

    1

    4

    79588-00 Montaje, barril AA90 con aguja, anillo de retención

    1

    79586-00 Montaje, barril AA90, solo barril

    1

    5

    76105-00 Giratorio, alta presión

    1

    6

    77096-00 Conjunto de tubo de fluido

    1

    7

    79476-01 Montaje del mango

    1

    8

    7720-01 Filtro, pintura, espaciado entre bandas de .005, malla 100 (fina)

    1

    7720-02 Filtro, pintura, espaciado entre bandas de .009, malla 60 (curso)

    1

    9

    LSOR0005-17 Junta tórica, encapsulada en PTFE

    1

    10

    72375-02 Junta, PTFE

    1

    11

    17130-00 Primavera, retorno

    1

    12

    79001-31 Junta tórica, a prueba de solventes

    1

    13

    79310-00 Conjunto de varilla, válvula de aire de dos etapas

    1

    14

    79453-00 Tapa, retención, válvula de aire

    1

    15

    78635-00 Tuerca, retención, válvula de aire

    1

    dieciséis

    10051-05 Sello de copa, cargado por resorte

    1

    17

    79322-11 Gancho, en blanco, moldeado

    1

    18

    79570-00 Soporte, soporte, compensación

    1

    19

    74189-00 Accesorio, entrada de aire (REM)

    1

    20

    79001-08 Junta tórica, a prueba de solventes

    1

    21

    VER MANUAL Gatillo, moldeado

    1

    22

    79454-00 Tornillo, retención del gatillo

    2

    23

    79638-00 Conjunto de bloqueo de gatillo

    1

    24

    —- —-

    25

    —- —-

    26

    8301-08C SHCS

    1

    27

    79566-10 Montaje, válvula, ajuste del clic del ventilador

    1

    28

    79322-00 Gancho, moldeado

    1

    29

    79479-00 Junta tórica, cordón

    1

    30

    79471-01 Montaje, cubierta trasera

    1

    31

    79378-00 Junta, tapa de barril

    1

    32

    78824-00 Primavera

    1

    33

    78632-00 Tuerca, bloqueo, eje de aguja

    1

    34

    78633-00 Retenedor de resorte, eje de aguja

    1

    35

    79373-00 Tuerca, barril de retención

    1

    36

    75326-00 Anillo de retencion

    1

    37

    79668-00 Ensamblaje, Cuerpo de Asiento de Válvula

    1

    38

    72375-03 Junta, PTFE

    1

    39

    79695-00 Montaje, cabezal de aire, asistencia de aire

    1

    40

    VER MANUAL Conjuntos de puntas de carburo

    1

    41

    VER MANUAL Cable, bajo voltaje VER MANUAL

    42

    79692-00-K3 Sello, punta de carburo, kit de 3

    1

    43

    44

    LSOR0005-11 Junta tórica, encapsulada en PTFE (incluida en el artículo 39)

    1



    VECTOR AA90 CLASSIC – LISTA DE PIEZAS

    Articulo #

    Parte #

    Descripción

    Cant.

    1

    79476-01 Montaje del mango

    1

    2

    79568-00 Anillo, retención, asistencia de aire

    1

    3

    19603-8F Tornillo de fijación, punta de copa

    2

    4

    77096-00 Conjunto de tubo de fluido,

    1

    5

    76105-00 Giratorio, alta presión

    1

    6

    79584-00

    Montaje, Barril, AA90 Classic con aguja,

    Anillo de retención y tubo de resistencia

    1

    79583-00 Barril de montaje, solo barril

    1

    7

    7720-01 Filtro, pintura, espaciado entre bandas de .005, malla 100 (fina)

    1

    7720-02 Filtro, pintura, espaciado entre bandas de .009, malla 60 (curso)

    1

    8

    VER MANUAL Montaje, cable de alto voltaje

    1

    9

    LSOR0005-17 Junta tórica, encapsulada en PTFE

    1

    10

    72375-02 Junta, PTFE

    1

    11

    79322-11 Gancho, en blanco, moldeado

    1

    12

    —- —-

    13

    —- —-

    14

    79638-00 Conjunto de bloqueo de gatillo

    1

    15

    VER MANUAL Gatillo, moldeado, 2 dedos

    1

    dieciséis

    79454-00 Tornillo, retención del gatillo

    2

    17

    79570-00 Soporte, soporte, compensación

    1

    18

    74189-00 Accesorio, entrada de aire (REM)

    1

    19

    79566-10 Montaje, válvula, ajuste del clic del ventilador

    1

    20

    79322-00 Gancho, moldeado

    1

    21

    78635-00 Tuerca, retención, válvula de aire

    1

    22

    79310-00 Conjunto de varilla, válvula de aire de dos etapas

    1

    23

    79471-11 Montaje, carcasa trasera, AA90 Classic

    1

    24

    79453-00 Tapa, retención, válvula de aire

    1

    25

    8301-08C SHCS

    1

    26

    17130-00 Primavera, retorno

    1

    27

    79001-31 Junta tórica, a prueba de solventes

    1

    28

    79378-00 Junta, tapa de barril

    1

    29

    79479-00 Junta tórica, cordón

    1

    30

    10051-05 Sello de copa, cargado por resorte

    1

    31

    75326-00 Anillo de retencion

    1

    32

    79373-00 Tuerca, barril de retención

    1

    33

    78633-00 Retenedor de resorte, eje de aguja

    1

    34

    78623-00 Tuerca, bloqueo, eje de aguja

    1

    35

    78824-00 Primavera

    1

    36

    79668-00 Ensamblaje, Cuerpo de Asiento de Válvula

    1

    37

    72375-03 Junta, PTFE

    1

    38

    79695-00 Montaje, cabezal de aire

    1

    39

    79001-08 Junta tórica, a prueba de solventes

    2

    40

    VER MANUAL Conjuntos de puntas de carburo

    1

    41

    70397-02 Carcasa de resistencia, encapsulada

    1

    42

    14061-05 Esponja conductora

    1

    43

    79001-07 Junta tórica, a prueba de solventes

    1

    44

    14061-08 Esponja conductora

    1

    45

    79692-00-K3 Sello, punta de carburo, kit de 3

    1

    46

    47

    LSOR0005-11 Junta tórica, encapsulada en PTFE (incluida en el artículo 38)

    1



    ACCESORIOS – LISTA DE PIEZAS *

    Articulo #

    Parte #

    Descripción

    Cant.

    1

    79676-00 Llave, extracción de boquilla

    1

    2

    74133-00 Llave, aguja

    2

    3

    76104-00 Manguera flexible de alta presión, 1 m

    1

    4

    19749-00 Ensamblaje de llave

    1

    5

    71880-06 Pezón, macho doble

    1

    6

    79529-00 Cubierta de aplicador desechable

    1

    79529-00-K5 Cubierta de aplicador desechable (lotes de 5)

    7

    74187-02 Conjunto de manguera de aire, látigo de 2 m (6,5 pies)

    1

    8

    77105-00 Adaptador, 3/8 “AN macho a 1/4” NPSM (M)

    1

    9

    79338-01 Cable de bajo voltaje de 1 metro (79580 Vector Cascade solamente)

    1

    10

    79634-00-K3 Sellos de punta de carburo, kit de 3

    1

    79634-XX Pre-orificio de punta de carburo

    1

    11

    79642-00 Herramienta de instalación de boquillas y sellos

    1

    * Los “Accesorios” se incluyen con cada unidad clásica o en cascada.

    LÍNEA DE FLUIDO 7994-XX
    Número de pieza

    Longitud

    Pies Metros
    7994-36 36 ‘± 9 “ 11 ± 0,23
    7994-50 50 ‘± 12 “ 15 ± .30
    7994-75 75 ‘± 18 “ 23 ± .46
    7994-100 100 ‘± 24 “ 30 ± 0,61



    79575-00 EJE DE AGUJA AA90 – LISTA DE PIEZAS

    Parte #

    Descripción

    Cant.

    79618-00

    Esparcidor, sello, delantero

    1

    73345-00

    Sello, Copa en U delantera

    1

    72378-01

    Tubo de embalaje

    1

    73347-00

    Contenedor, sello trasero

    1

    74330-00

    Sello, alta presión

    1

    73348-00

    Retenedor, sello real

    1

    72209-05

    Junta tórica, métrica

    1

    73354-00

    Tuerca, embalaje

    1

    79572-00

    Ensamblaje, eje de aguja

    1

    73351-00

    Nuez, mermelada

    1

    73350-00

    Montaje, válvula de bola

    1

    79615-00

    Esparcidor, sello trasero

    1

    79616-00

    Sello, Copa en U trasera

    1

    79617-00

    Sello, empujador, AA90

    1

    VÁLVULA DE AIRE DEL VENTILADOR – LISTA DE PIEZAS

    Articulo #

    Parte #

    Descripción

    Cant.

    1

    79566-10

    Montaje, ajuste del aire del ventilador

    (Contiene # 2 y # 3)

    1

    2

    79001-16

    Junta tórica, a prueba de solventes

    1

    3

    79001-07

    Junta tórica

    1



    APLICADORES AA90 REPUESTOS RECOMENDADOS



    Parte #



    Descripción

    Cant.

    Clásico

    cascada

    10051-05 Sello de copa, cargado por resorte

    1

    1

    17130-00 Resorte de retorno

    1

    1

    72209-05 Junta tórica

    1

    1

    72375-02 Junta, PTFE

    1

    1

    72375-03 Junta, PTFE

    1

    1

    72378-01 Tubo de embalaje

    1

    1

    73344-00 Sello, esparcidor

    1

    1

    73345-00 Sello de copa en U

    1

    1

    73347-00 Contenedor, Sello trasero,

    1

    1

    73348-00 Retenedor, sello trasero

    1

    1

    73350-00 Conjunto de válvula de bola

    1

    1

    73351-00 Tuerca

    1

    1

    74330-00 Sello de alta presión

    1

    1

    75326-00 Anillo de retención del cabezal de aire

    1

    1

    77096-00 Conjunto de tubo de fluido

    1

    1

    7720-01 Filtro de pintura, malla 100

    1

    1

    7720-02 Filtro de pintura, malla 60

    1

    1

    78824-00 Primavera

    1

    1

    79566-10 Conjunto de válvula de aire del ventilador

    1

    1

    79695-00 Cabezal de aire

    1

    1
